Beschreibung
Die Compleo Solo Advanced Wallbox eignet sich perfekt für den halböffentlichen bis öffentlichen Bereich. Durch das integrierte Lastmanagement, sind Lösungen mit mehreren Ladepunkten, an Standorten mit begrenzter Leistungen möglich. Mit dem Zusatzmodul “Compleo M” kann der Lastausgleich auch dynamisch, an einem Anschluss mit bis zu 1000A erfolgen. Das abrechnen der Ladevorgänge ist dank MID oder wahlweise Eichrechtskonforme Zähler möglich. Mit der Konfigurationssoftware “Ducto” lässt sich die Compleo Solo Wallbox unkompliziert einrichten.
KFW 440 / 441 / 439 Förderfähig
Ladeleistung bis zu 22kW (dynamisch anpassbar)
RCD Typ A + 6 mA DC-Fehlerstromerkennung
Integriertes statisches Lastmanagement
Erweiterbar auf Dynamisches Lastmanagement
Wahlweise MID oder Eichrechtskonform
Speicher und Anzeigemodul SAM
RFID Reader
Umfeldbeleuchtung
3,5 Zoll Grafikdisplay
Integriertes 4G-Modem und Ethernet-Schnittstelle
OCPP 1.6 JSON
Ladeleistung
Die Compleo Solo Advanced Wallbox verfügt über eine maximale Ladeleistung von 22 kW. Die Leistung kann bei der Montage, dynamisch an die individuellen Gegebenheiten angepasst werden, z.B. mit der Drosselung auf 11 kW. In der Solo Advanced Kabelausführung ist die Ladeleistung auf 11kW begrenzt.
Sicherheit
Die Compleo Solo ist mit einem RCD Typ A + 6 mA DC-Fehlerstromerkennung mit Selbsttest-Funktion ausgestattet. Durch Bewegen des Schiebedeckels kann der RCD wieder eingeschaltet werden. Zudem verfügt die Solo Advanced über ein Überspannungsschutz Typ 2+3 nach DIN EN 61643-11 und Schieflastschutz.

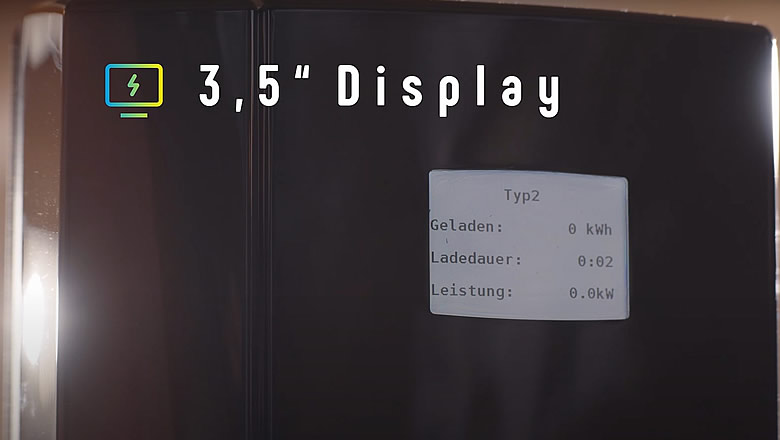

Display
Über das eingebaute leuchtstarke 3,5“ Grafikdisplay kommuniziert die Ladestation mit dem Nutzer und zeigt den aktuellen Status der Wallbox an.
Konnektivität
Die Anbindung der Wallbox erfolgt über OCPP 1.6 JSON, wahlweise über ein integriertes 4G-Modem oder der 100 Mbit/s Ethernet-Schnittstelle. Ein Sim-Karte ist nicht enthalten. Die Anbindung an die verschiedenen Backendsystem erfolgt mit der Konfigurationssoftware “Compleo Ducto”.

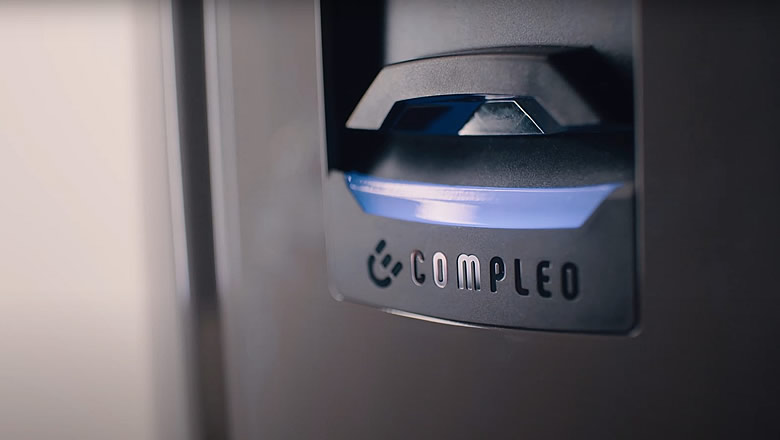

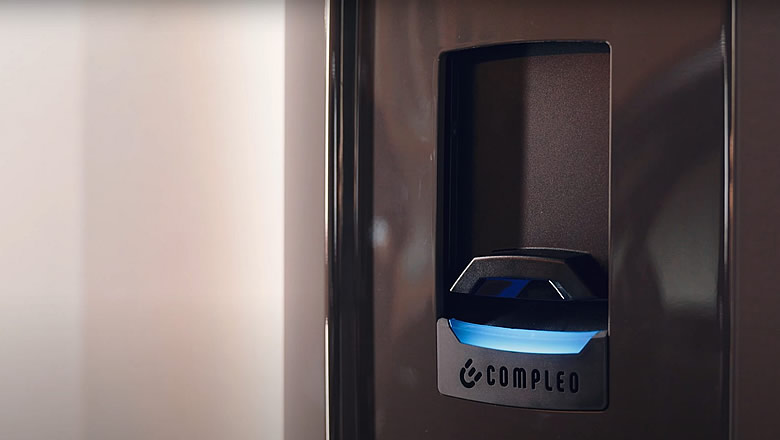

Typ 2 Anschluss
Compleo Solo ist in 2 Ausführungen erhältlich, mit Typ 2 Buchse oder angeschlagenen spiralisierten Ladekabel mit 6,5 m Nutzlänge. Die Kabelausführung ist automatisch auf 11 kW begrenzt.

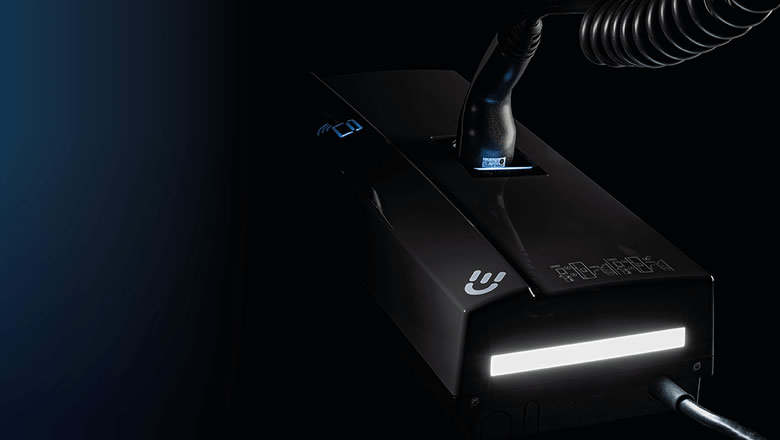

Umfeldbeleuchtung
Mit der optionalen Umfeldbeleuchtung, ist der Ladepunkt wirksam ausgeleuchtet und im dunkeln leichter ausfindig zu machen. Dank Astrofunktion schaltet sich das Licht automatisch Ein und Aus.
Lastmanagement
Compleo Solo ist mit einer statischen Lastmanagement-Funktion ausgestattet, das mit dem Webinterface “Ducto” konfiguriert werden kann. Für die Kommunikation müssen sich alle Ladepunkte im gleich Netzwerk befinden. Die Vernetzung muss sternförmig erfolgen. Das System verhindert zuverlässig eine Überlastung des Hausanschluss. Mit dem Zusatzmodul “Compleo M” kann der Lastausgleich auch dynamisch an einem Anschluss mit bis zu 1000A erfolgen.

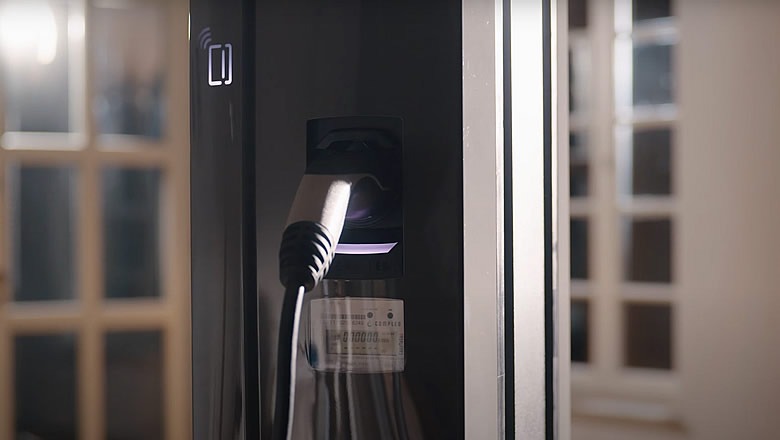

Energiezähler
Die Solo Advanced ist wahlweise als MID – oder Eichrechtskonforme Variante erhältlich. Die Eichrechtskonforme Solo kommt mit dem von Compleo entwickelten Speicher und Anzeigemodul “SAM”. Das SAM speichert alle Eichrechtskonformen Daten lokal ohne Cloud-Anbindung. Die Daten können direkt am Gerät vom Endnutzer abgelesen werden.

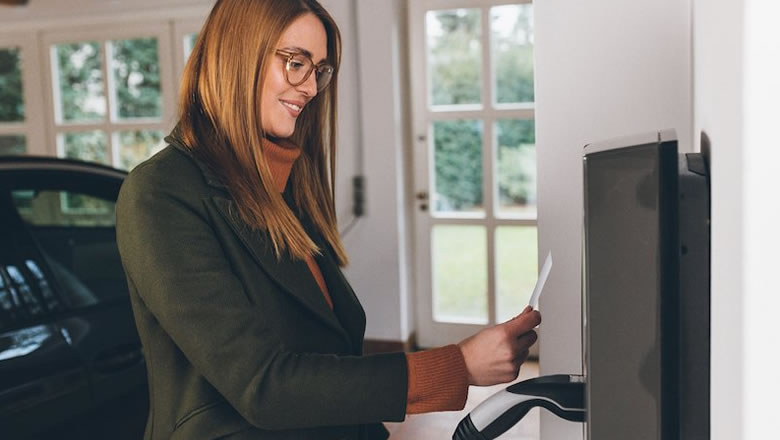

Autorisierung
Die Autorisierung erfolgt über den eingebauten RFID-Reader.
Ducto Webinterface
Das integrierte Ducto Webinterface dient zur Konfiguration der Ladestation. Im Interface lassen sich u.a. folgende Einstellungen vornehmen: Master und Slave Station definieren, Lastmanagement einstellen, maximale Ladeleistung einstellen, Backend einrichten, RFID Karten anlernen, Firmware Updates
Montage
Zur einfachen und zeitsparenden Montage, erfolgt der Anschluss der Wallbox Solo über eine Montageplatte mit Anschlussklemmen. Eine kleine integrierte Wasserwaage hilft bei der genauen Ausrichtung. Anschließend wird die Ladestation in die Montageplatte eingehängt und befestigt. Das Klicksystem erlaubt einen schnellen Tausch im laufenden Betrieb. Die Solo kann mit einem optionalen Zylinderschloss gesichert werden.
Zubehör
Optional ist für die Compleo Solo ein Standfuß mit wahlweise 1 oder 2 Ladepunkte erhältlich.
| Hersteller | Compleo |
| Modell | Solo Advanced |
| Nennspannung, Anzahl Phasen, Nennfrequenz | 400 V, 3 ~, 50 Hz |
| Frequenz | 50 Hz / 60 Hz |
| Ladeleistung | 22 kW (Leistungsbegrenzung stufenlos oder zeitlich verschiebbar möglich) |
| Ladestrom | bis zu 32 A |
| Fehlerschutz | RCD-Typ A & DC-Fehlstromerkennung 6 mA, Hardware-redundante Abschaltung (Welding Detection) |
| Überspannungsschutz | Typ 2+3 nach DIN EN 61643-11, allpolig |
| Informationen zum Ladestatus | 3,5 Zoll Display |
| Energiezähler | MID-konformer Smart Meter Optional: eichrechts-konform mit Speicher-und Anzeigemodul (SAM®) |
| Autorisierung | RFID, Remote, ohne (Charge for free) |
| Anschluss | Typ2 Steckdose oder spiralisiertes angeschlagenes Typ2 Ladekabel |
| Kommunikationsprotokoll | OCPP 1.6 JSON, Anbindung an nahezu jedes Backend möglich |
| Kommunikation | Integriertes 4G-Modem, 100 Mbit/s Ethernetanschluss |
| Abmessungen | 660 x 250 x 150 mm |
| IK-Klassifizierung: | IK 08 |
| IP - Schutzklasse | IP 54 |
| Temperaturbereich | -25 °C bis +40 °C |
| Gewicht | 8 kg |
| Anschluss | 5 polige Anschlussklemmen (bis 10 mm²) |
| Montageart | Wandmontage, Montage an Stele |
| Gehäusematerial | Thermoplastischer Kunststoff mit kratzfester Beschichtung |
| Normen | DIN EN 61851-1; DIN IEC/TS 61439-7 |
| Compliance | CE, RoHS, REACH, GPSD, WEEE |
