Beschreibung
Alle Vorteile der Pulsar Plus Wallbox auf einen Blick
KFW 440 / 441 / 439 Förderfähig
Ladeleistung bis zu 22 kW (drosselbar auf KFW freundliche 11kW)
Wallbox per App/Smartwatch steuern & überwachen
Zugang per Wifi und Bluetooth
Geladene kWh auslesen – Stromzähler integriert
Statisches – sowie Dynamische Lastmanagement Funktionen
PV Überschussladen – Eco Smart
Autorisierungsfunktion
kein teurer FI Typ B erforderlich
ADAC Testnote 1,9 (gut)
22kW Ladeleistung
- Besser Laden: Mit der Wallbox Pulsar Plus laden Sie 10-mal schneller gegenüber einer Haushaltssteckdose.
- Die Ladestation lädt 3-Phasig mit bis zu 32 Ampere (A) und erreicht dadurch 22 kW Ladeleistung.
- 1-Phasiger Betrieb der Wallbox ist möglich.

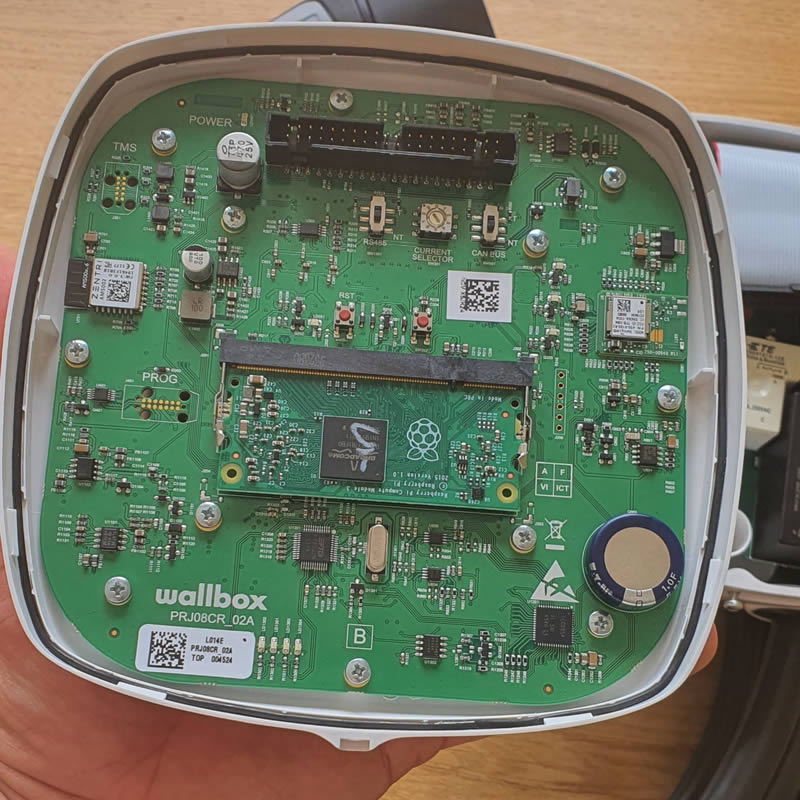

- Konfigurierbare Ladeleistung: Die Ladeleistung kann mittels Drehschalter auf folgende Stromstärken begrenzt werden: 6A / 10A / 13A / 16A / 20A / 25A / 32. Zudem lässt sich die Ladeleistung über die MyWallbox App einstellen.
- Dynamisches Lastmanagement: Über einen separat erhältlichen Zähler (PowerBoost) kann ein Dynamisches Lastmanagement realisiert werden.
- Power Sharing: Verteilt die verfügbare Leistung statisch auf bis zu 24 Ladestationen.
Wallbox Chargers Pulsar Plus mit Typ2 Stecker
- Die Pulsar Plus Ladestation ist geeignet für den privaten sowie gemeinschaftlichen Bereich.
- Integrierter DC Fehlerstromsensor: Standardmäßig verfügt die Ladestation über eine DC Fehlerstromerkennung, das spart zusätzliche Kosten in der Installation.
- Ladestatus: Eine Halo RGB LED Anzeige zeigt den aktuellen Betriebszustand der Wallbox an.
- Steuerung der Wallbox über myWallbox App + Portal / Erhältlich für Android sowie Apple Geräte
- Zugriffskontrolle: Über myWallbox App lassen sich Benutzer authentifizieren.
- Konnektivität: WLAN & Bluetooth, Ethernet für Power Sharing
- OCPP
- Die Pulsar Plus Wallbox kann im Innen- sowie Außenbereich (IP54) montiert werden.
- Die Ladestation ist für alle Typ2 Elektro- und Hybrid-Fahrzeuge geeignet.
- 5 Meter Ladekabel mit Typ2 Stecker
- Robustes kompaktes Gehäuse
- KFW 440 Förderfähig
Pulsar Plus – Für wen geeignet?
Du möchtest deine Ladestation via App & Smartwatch steuern und überwachen.
Du benötigst einen Überblick über die geladene kWh Menge.
Du benötigst bis zu 24 Ladepunkte und möchtest deinen Hausanschluss nicht überlasten (statisches Lastmanagement).
Du benötigst ein Dynamisches Lastmanagement (via PowerBoost).
Du möchtest PV Überschussladen. (via PowerBoost – Eco Smart)
Du möchtest nur bestimmten Nutzern den Zugang erlauben (via APP Autorisierung).
Du kannst eine Wlan Verbindung am Ladeplatz zur Verfügung stellen.
Du benötigst eine besonders kleine Wallbox.
Du möchtest die Pulsar Plus mit einer Edelstahlverkleidung individualisieren (siehe Ladebee).
Wallbox Chargers Desktop Portal & App
MyWallbox Portal
- Verwalten Sie alle Ladegeräte in Ihrem Unternehmen.
- Gruppieren Sie die Ladegeräte nach Standorten.
- Verwalten Sie unterschiedliche Zugriffsebenen für alle Benutzer.
- Überwachen Sie den Status Ihrer Ladegeräte und deren Verwendung in Echtzeit.
- Greifen Sie auf erweiterte Berichterstattungstools zu.
Überwachen und Steuern
- Sehen Sie den Status Ihrer Ladegeräte in Echtzeit an.
- Steuern Sie den Benutzerzugriff an allen Standorten.
- Aktualisieren Sie Ihre Geräte ferngesteuert.
- Sehen Sie sich alle Aktivitäten Ihrer Ladegeräte an.
- Filtern Sie nach Verwendung, Standort, Ladegerät und Zeitspanne.
- Laden Sie Ihren CSV-Bericht jederzeit herunter.
- Erhalten Sie automatisch einen monatlich erstellten Bericht.
MyWallbox Mobile App
- Überwachen Sie den Status Ihres Ladegeräts und bedienen Sie es ferngesteuert von überall aus.
- Programmieren Sie Ihr Ladegerät auf die Zeit, in welcher der Strom günstiger ist.
- Sehen Sie sich Statistiken in Echtzeit an.
- Schützen Sie Ihr Ladegerät, indem Sie es vor unerwünschter Nutzung absichern.
Smartwatch App
- Höchstmöglicher Komfort mit unserer Armbanduhrlösung.
- Erhalten Sie Benachrichtigungen, sobald der Ladevorgang abgeschlossen ist.
- Steuern Sie Ihr Ladegerät von überall aus.
- Überwachen Sie das Ladegerät in Echtzeit.
Downloads
PDF – Wallbox Pulsar Plus – Datenblatt
PDF – Wallbox Pulsar Plus – Benutzerhandbuch
PDF – Wallbox Pulsar Plus – Installationsanleitung
PDF – Wallbox Pulsar Plus – Bohrvorlage
PDF – Wallbox Powerboost – Installationsanleitung
| Hersteller | Wallbox |
| Modell | Pulsar Plus |
| Spannung | 230/400 VAC |
| Frequenz | 50 Hz / 60 Hz |
| Ladeleistung | 22kW |
| AC + DC Fehlerschutz | Schutzschalter AC 30 mA / DC 6 mA |
| Einstellbare Sromstärken | 6A, 10A, 13A, 16A, 20A, 25A oder 32A |
| Anschluss | Typ2 Stecker |
| Kabellänge | 5 Meter |
| Abmessungen (H x B x T) mm | 166x163x82mm |
| IP - Schutzklasse | IP54 / IK08 |
| Temperaturbereich | -25 °C bis 40 °C |
| Informationen zum Ladestatus | Wallbox App, myWallbox Portal, Halo RGB LED |
| Kommunikation | Wi-Fi & Bluetooth |
| Anschlussquerschnitt | 5 x 6 mm² |
Erfahrungsberichte
Kommentare
Stefan Schaumberg November 9, 2020 um 8:36 pm
Kann die Pulsar Plus 22 KW auf 11 KW gedrosselt werden, damit man die KFW440-Förderung bekommt und sich die Option einer späteren Erhöhung auf 22 KW offen hält? Oder kann man die Pulsar Plus 11 KW auf 22 KW “entdrosseln”?
Christian November 9, 2020 um 8:45 pm
Sie können die 22kW Variante auf 11kW begrenzen, das geschieht ganz einfach während der Installation über einen Drehschalter. Der Elektriker muss Ihnen diesen Schritt schriftlich bestätigen. Das schreiben reichen Sie zusammen mit den anderen Unterlagen bei der KFW ein. Von 11kW auf 22kW zu “entdrosseln” ist nicht möglich.
Peter Pusch August 19, 2020 um 6:36 pm
Hallo,
ich würde mir gerne die Wallbox Pulsar Plus kaufen, wegen dem WLAN und der erhöhten Sicherheit. Ich habe eine separat abgesicherte Leitung mit FI-Schutzschalter. Sie verläuft ohne Unterbrechnung zwischen Sicherungskasten und Garage ist 15 m lang und hat einen Querschnitt von 5x6mm2. Ist das OK? Im Pulsar Plus Datenblatt stehen 5x10mm2 und beim Pulsar 5x6mm2. Wieso der Unterschied?
Christian August 20, 2020 um 4:51 am
5x6mm2 ist perfekt für Leistungen bis 22kW. Es kann sein das die Klemmen bis 10mm2 ausgelegt sind, falls lange Leitungswege(höherer Widerstand) vorhanden sind.
Benny Märcz August 14, 2020 um 2:59 pm
Hallo,
Auf der Herstellerseite (https://wallbox.com/de_de/pulsar-typ-2-7m-22kw) ist ein Hinweis angegeben:
“Wenn Sie Renault Zoe I (Ausgabe 2015) verwenden, beachten Sie bitte, dass dieses Modell mit dieser Ladestation nur für einphasiges Laden (bis zu 7,4 kW) kompatibel ist. Der Renault Zoe II (Ausgabe 2018), der nach dem 19. März 2018 bestellt wurde, ist vollkommen mit dieser Ladestation für Einphasen- und Dreiphasenladungen (bis zu 22 kW) kompatibel.”
Zoe I und Zoe II sind ja keine Renault Typenbezeichnungen. Können Sie mir sagen, ob die Wallbox den ZOE Q90 Baujahr 2017 3-phasig mit 22kW laden kann?
Viele Grüße
Benny
Christian August 14, 2020 um 4:33 pm
Entscheidend ist das Baujahr und da sind sie leider dabei.
Eric F. August 7, 2020 um 10:53 am
Hallo,
für die Funktion Power Boost wird ja ein an geeigneter Stelle (steht in der Anleitung von Wallbox) zu installierender Energiezähler benötigt. Dieser wird über RS 485 angeschlossen.
Ich vermute es handelt sich dabei um Modbus RTU.
Geht dafür ein SDM630?
Wenn ja, welche Einstellungen (Modbus ID, Baud, Parität etc) sind einzustellen?
Danke
Eric F.
Christian August 7, 2020 um 7:27 pm
Da bin ich überfragt, kann Ihnen aber den passenden Zähler anbieten 😉
Eric F. August 26, 2020 um 7:43 pm
Hallo,
danke für das Angebot.
Ich habe inzwischen herausgefunden, dass es mit einem SDM630 nicht geht, da er eine andere Belegung der Adressen im Modbus-Protokoll hat und somit die Anfragen der Wallbox falsch beantwortet.
Die Einstellungen für den Modbus selbst sind ModID:01, 9600baud, 8bit, keine Parität, 1 Stopbit.
Es werden die Adressen 40001 bis 26 sowie 40053 bis 54 abgefragt (Details siehe Modbus Protokoll des Zählerherstellers).
Gruß
Eric F.
Eric F August 28, 2020 um 8:20 am
Ergänzung:
Bei Verbindungsaufbau zwischen Zähler und Wallbox Pulsar Plus nach Neustart der Wallbox fragt diese zuerst auf Adresse 40012 den Typ des Zählers ab (erwarteter Wert ist 341 für den Powerboost-Zähler).
Danach erfolgt die Abfrage der Seriennummer an den Adressen 420481 bis 420487 (Details siehe Modbus Protokoll des Herstellers). Erst wenn diese Abfrage ordnungsgemäß beantwortet ist, beginnt die Abfrage der Messwerte wie im vorherigen Post beschrieben.
Gruß
Eric F.
Kristian Juli 18, 2020 um 5:04 pm
Stimmt es das die App monatlich 5€ kostet.
Christian Juli 19, 2020 um 6:49 pm
Der Basic Tarif ist kostenfrei und reicht für den Privaten Gebrauch.
D.Assel Juni 20, 2020 um 7:47 pm
Gibt es SMARTHOME Manager die die Leistung der Wallbox nach Sonnenstromeintrag steuern können?
Christian Juni 22, 2020 um 7:47 pm
Aktuell leider noch nicht. Kommt vielleicht irgendwann mit einem Softwareupdate.
D. Assel Juni 14, 2020 um 12:16 pm
Hallo zusammen,
Ist es möglich, die Wallbox über einen Sma SMARTHOME Manager zu steuern?
Es soll die Ladung des Fahrzeuges in Abhängigkeit der Leistung der PV Anlage gesteuert werden.
Christian Juni 14, 2020 um 1:07 pm
Leider nicht. Mit SMA aktuell nur Mennekes Xtra + Premium.
Axel Februar 14, 2021 um 11:10 pm
Kann man das nicht mit dem Power Booster realisieren?
Christian Februar 15, 2021 um 8:08 pm
Mit dem Power Boost kann ein Lastmanagement realisiert werden.
Axel Februar 16, 2021 um 11:13 pm
Ah ok. Danke! Dachte der Power Boost würde, wenn genug Energie noch vohanden wäre entsprechend die Ladeleistung an der Wallbox erhöhen. Dabei verteilt der PB “nur” die Energie an mehre Wallboxen. Schade!
Arbeitet man daran das auch PV Überschußladen irgendwann smart realisiert werden kann?
Carsten Heitkamp März 7, 2020 um 5:39 pm
Hallo
Können Sie mir sagen welchen Typen von FI für diese Wallbox verbauen muß?
Christian März 7, 2020 um 5:49 pm
Ein FI Typ A genügt weil ein DC Fehlerstromsensor eingebaut ist.
