Beschreibung

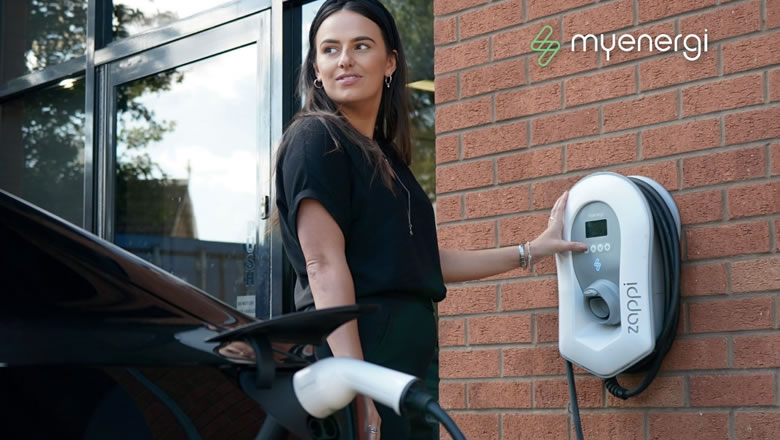

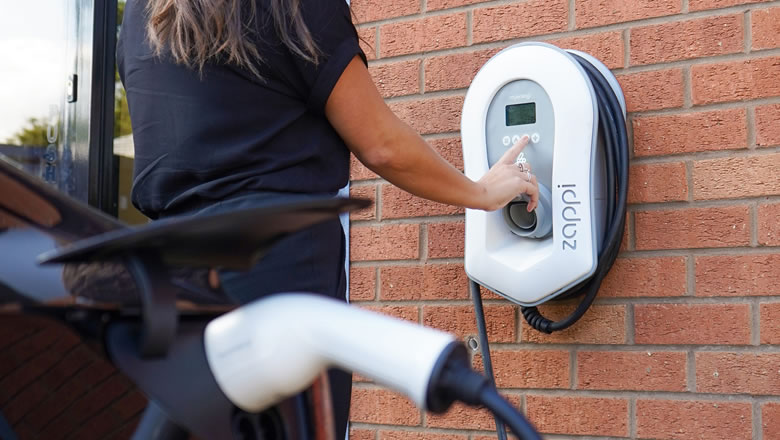

Myenergi Zappi V2 Wallbox – 22kW
Mit der Myenergi Zappi Wallbox kann ein Elektroauto schnell & sicher aufgeladen werden. Der eigentliche Vorteil ist aber die Möglichkeit der Integration in eine Photovoltaik Anlage. Mit der Zappi V2 wird eine Aufladung mit 100% Solarstrom möglich.
Zappi Ladeleistung 22kW
Die Myenergi Zappi V2 verfügt über eine maximale Ladeleistung von 22kW. Im Vergleich zur Steckdose erhöht sich die Geschwindigkeit, beim beladen des Elektroautos um das bis zu 10-fache. Die Ladeleistung kann bei der Montage an die individuellen Gegebenheiten angepasst werden. Als Beispiel lässt sich die Zappi auf 11kW drosseln. Der Anschluss kann 1-Phasig und 3-Phasig erfolgen.
Solarstrom Überschussladen
Myenergi Zappi Wallbox ermöglicht es, den PV-Überschuss einer Solaranlage, für das laden eines e-auto zu nutzen. Myenergi Zappi v2 kann in alle PV-Anlagen integriert werden und funktioniert mit jedem Typ2 Elektroauto. Die Stromsensoren der Zappi, messen den Stromfluss im Haus und regeln die Ladestation nach dem vorhandenen Solar Überschuss. Dadurch wird nur soviel Strom geladen wie auch produziert wird. Dem Endnutzer stehen aber auch weitere Lademodi zur Verfügung.
Typ2 Ladekabel
Das angeschlossene Typ2 Ladekabel hat eine Länge von 6,5m. Die Ladestation ist zudem in einer Typ 2 Steckdosenvariante erhältlich.
Sicherheit der Zappi Wallbox
Zur Sicherheit ist die Zappi mit einem elektronischen FI Typ A (30mA RCD Schutz Typ A (EN 61008) inkl. DC Fehlerstromschutz (6mA DC RCD Schutz EN 62955) ausgestattet. Zudem verfügt die Zappi v2 wallbox über eine thermische Absicherung bei Überhitzung.
Myenergi Installation

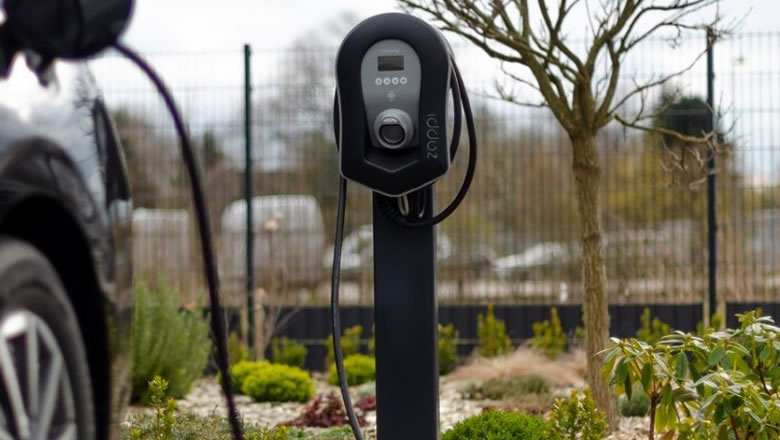

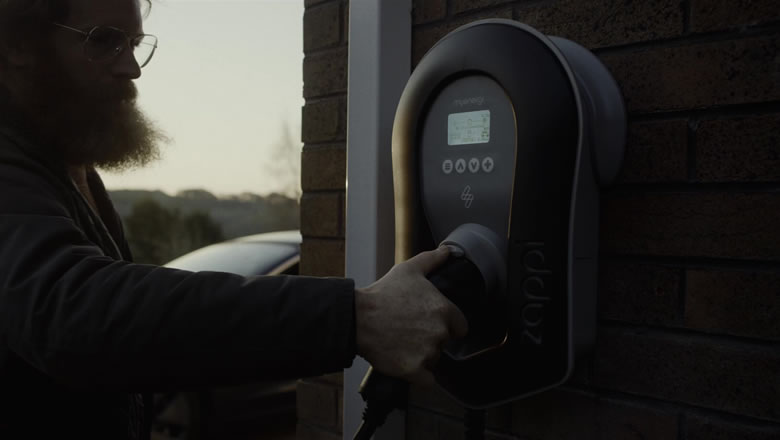

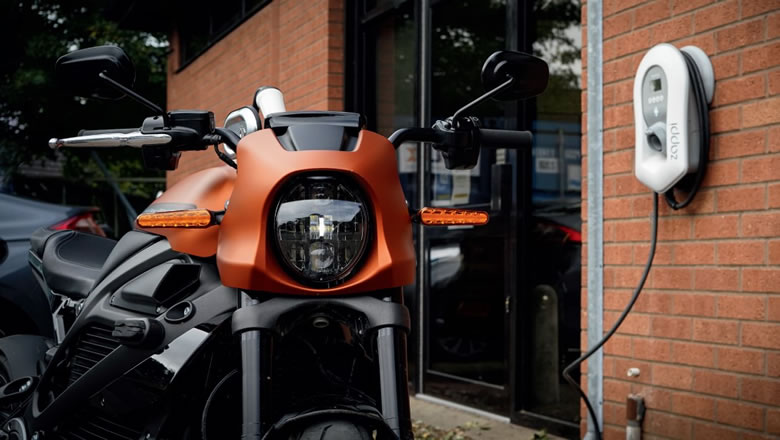

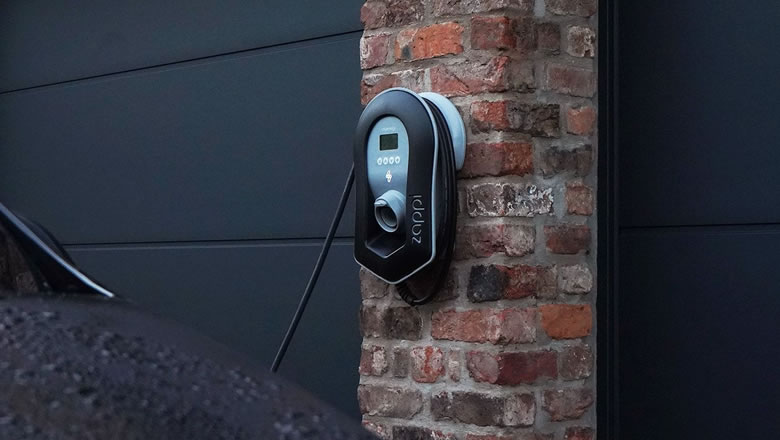

Über die zum Lieferumfang gehörenden Stromsensoren wird der vorhandene PV Überschuss in der Installation erfasst und die Ladeleistung danach geregelt. Somit wird eine 100% Solarstromladung möglich. Zur optionalen drahtlosen Übertragung der Messdaten, gibt es den Funk – und Leistungssensor “Harvi”. Mit dem Zusatzprodukt “Hub” erhält der Nutzer die Möglichkeit der App Bedienung. Die Zappi ist in Schwarz sowie Weiß erhältlich, im Außenbereich empfehlen wir die Verwendung der schwarzen Ausführung.
Dynamischer Lastausgleich
Die Zappi ist in der Lage, die verfügbare Leistung auf bis zu 6 Zappi v2 Wallboxen zu verteilen. Der Lastausgleich erfolgt dabei dynamisch in Abhängigkeit zur verfügbaren Kapazität.
Zwischen 3 verschiedenen Lademodi wählen
Die Ladeleistung hängt von der aktuellen Energieerzeugung und dem Verbrauch im gesamten Haushalt ab. Der Ladevorgang endet, wenn das Fahrzeug vollständig geladen ist. Dabei kann der Strom teilweise vom Stromnetz und/oder PV bezogen werden.
Die Ladeleistung hängt von der aktuellen Energieerzeugung und dem Verbrauch im gesamten Haushalt ab. Wird zu viel Strom aus dem Netz bezogen, wird der Ladevorgang unterbrochen und erst fortgesetzt, wenn wieder überschüssige Energie von der PhotovoltaikAnlage vorhanden ist
In diesem Modus wird das Fahrzeug mit maximaler Leistung geladen – wie bei einem normalen Mode 3-Ladepunkt.
Vorteile der Myenergi Zappi Wallbox
KFW 440 / 441 / 439 Förderfähig
Ladeleistung bis zu 22 kW (drosselbar auf KFW freundliche 11kW)
Plug & Play Lösung für PV Überschussladen
Für jede PV-Anlage geeignet
3 verschiedene PV Lademodi
Weiterlesen Produktdaten
Zappi Wallbox mit bis zu 22 kW Ladeleistung
- Besser Laden: Mit der MyEnergi Zappi Wallbox laden Sie bis zu 10-mal schneller gegenüber einer Haushaltssteckdose.
- Die Ladestation lädt 3-Phasig mit bis zu 32 Ampere (A) und erreicht dadurch 22 kW Ladeleistung.
- Der 1-Phasige Betrieb der Ladestation ist möglich.
- Variabler Ladestrom: Zwischen 6 – 32 Ampere. Die maximale Ladeleistung wird über ein Passwortgeschütztes Menü vom Elektriker eingestellt (z.B. 11 kW für die KFW440 Förderung).
- Dynamischer Lastausgleich: Optional kann der Ladestrom dynamisch an die Gebäudelast angepasst werden (Lastmanagement)
- PV Überschussladen: Aufladen Ihres Elektrofahrzeugs mit überschüssiger Photovoltaik Energie
Merkmale
- Integrierter AC+DC Fehlerschutz: Die Zappi Wallbox verfügt Standardmäßig über einen FI Typ A Fehlerschutzschalter + DC Fehlerstromsensor

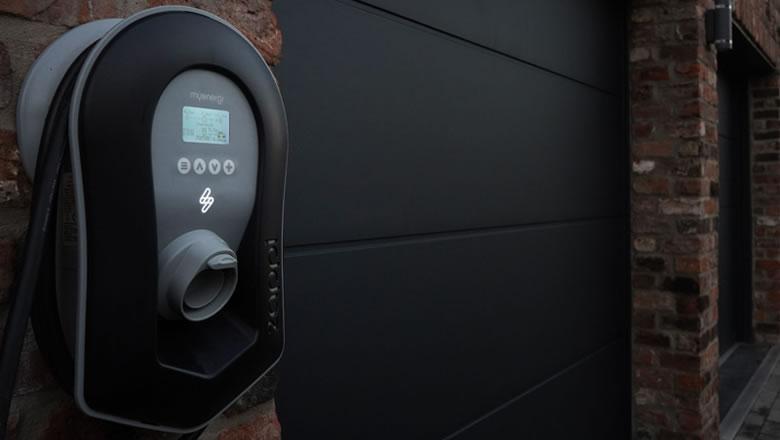

- Display: Grafisches LCD mit Hintergrundbeleuchtung
- LED Status: LED mit unterschiedlichen Farben zeigt den Betriebszustand an
- Sperrfunktion: Die Zappi kann mittels PIN vor Fremdzugriffe geschützt werden
- Die Ladestation ist für alle Typ2 Elektro- und Hybrid-Fahrzeuge geeignet.
- Integriertes Typ 2 Ladekabel mit 6,5 Meter Länge.
- Kabelaufhängung: Dank cleveren Design lässt sich ein Ladekabel um die Wallbox aufwickeln.
- Die Zappi Wallbox kann im Innen- sowie Außenbereich (IP65) montiert werden
- 3 Jahre Hersteller Garantie
Funktionen
- 3 Lademodi: ECO, ECO+ & FAST
- Eigenverbrauchs Optimierung
- Mit allen Photovoltaik Anlagen kombinierbar
- Programmierbare Timer Funktion der Ladevorgänge – Laden Sie z.B. Nacht zu günstigeren Tarifzeiten (abhängig vom Stromvertrag)
- Lade und Ereignisprotokolle
Myenergi Zappi – für wen geeignet?
Du benötigst eine Plug&Play Lösung zum Solarstrom laden.
Du möchtest du Messdaten kabellos zur Wallbox übertragen (Harvi – Zusatzmodul).
Du möchtest die Wallbox per App steuern und überwachen (Hub – Zusatzmodul)
Du benötigst bis zu 6 Ladepunkte und möchtest den Hausanschluss nicht überlasten.
Du benötigst ein dynamisches Lastmanagement.
Du benötigst eine Autorisierungsfunktion (per Pin Eingabe).
Du benötigst eine Kabellänge von über 5 Meter.
Du suchst eine Wallbox mit integrierter Kabelaufhängung.
Photovoltaik-Anbindung – so funktioniert es
Die Zappi Wallbox wird mit den zum Lieferumfang gehörenden Messfühlern an den Hausanschluss angeschlossen. Die Messfühler werden dabei um die Kabeladern der Gebäudezuleitung gelegt. Jetzt misst die Zappi den aktuellen Stromfluss – ist PV Überschuss vorhanden wird der Ladevorgang gestartet. Hierbei handelt es sich um eine fertige Komplettlösung zum PV geführten Überschuss laden.
Die Steuerung kann zudem durch weitere Komponenten komplett Kabellos und ohne großen Installationsaufwand realisiert werden.
Dynamisches Lastmanagement
Auch ein dynamisches Lastmanagement kann mit der Myenergi Wallbox realisiert werden. Über eine Master/Slave Lösung können bis zu 6 Zappi Ladestationen in einen Verbund geschaltet und dynamisch, je nach verfügbarer Gebäudelast mit Strom versorgt werden.
| Hersteller | MyEnergi |
| Modell | Zappi Wallbox |
| Ladeleistung | 22kW |
| Stromstärke | 3x 32A max. |
| Nennstrom konfigurierbar | zwischen 6 - 32 Ampere |
| Spannung | 400 VAC |
| Fehlerstromschutz | 30 mA Typ A FI-Schalter (EN 61008) + 6 mA DC Schutz (EN 62955) |
| Anschluss | Typ2-Stecker |
| Kabellänge | 6,5 Meter |
| Abmessungen (H x B x T) mm | 439 x 282 x 122 mm |
| IP - Schutzklasse | IP 65 |
| Temperaturbereich | -25 °C bis +40 °C |
| Betriebsstatus | LED Anzeige - LCD Display |
| Datenübertragung | 868 MHz (proprietäres Protokoll) für drahtlose Sensor- und Fernüberwachungsoptionen |
| Stromwandler im Lieferumfang | max. 100 A Primärstrom, maximaler Kabeldurchmesser 16mm/optional 24 mm, Kabellänge 5 m |
| Gehäuse | ABS 6 & 3 mm (UL 94 schwerentflammbar); Farben: weiß (RAL 9016) und grau (RAL 9006) |
| Konformität | LVD 2014/35/EU, EMC 2014/30/EU, EN 61851-1 :2017, EN 62196, EN 62955:2018 CE Zertifiziert |
Erfahrungsberichte
Kommentare
BB Juli 30, 2021 um 8:15 am
Das ist soweit schon klar. Mir geht es um folgendes:
12:00 bis 13:00 Ich habe 2kW PV-Überschuss, welche einphasig ins Auto geladen werden sollen.
13:00 bis 18:00 Ich habe zwischen 5kW und 7kW PV-Überschuss, welche dreiphasig ins Auto geladen werden sollen.
Schaltet die Zappi im ECO+ Modus ab z.B. 13:00 automatisch von einphasig auf dreiphasig um?
BB Juli 29, 2021 um 1:06 pm
Kann die Zappi bei PV-Überschussladen (ECO+) automatisch zwischen 1- und 3-Phasenladung hin und her schalten, abhängig wie viel PV-Leistung gerade zur Verfügung steht?
Christian Juli 29, 2021 um 7:34 pm
Ein 3 Phasiger Ladevorgang kann erst ab einer bestimmten Leistung starten.https://besserladen.de/wallbox-photovoltaik-ratgeber/
Dan E. Juni 2, 2021 um 9:43 am
Hallo, benötige ich zwingend das Hub um firmware / software updates auf der Zappi durchzuführen?
Christian Juni 4, 2021 um 5:39 pm
Ja wird für Updates benötigt.
Ralf Balzer April 6, 2021 um 8:27 am
Hallo,
wenn ich das richtig verstehe, ist eine Appsteuerung nur mit einer Bridge (Welche?) möglich ?
Wie hoch ist die Reichweite. Die Wallbox würde ca. 10 m vor dem Haus stehen.
Christian April 6, 2021 um 7:25 pm
Die App Steuerung funktioniert nur mit diesem Modul – https://besserladen.de/produkt/myenergi-hub-fuer-app-steuerung/
Andreas Barth April 3, 2021 um 5:49 am
Kann die Zappi an den Sunny Home Manager meiner PV (mit Batterie) angeschlossen werden?
Christian April 3, 2021 um 9:03 am
Leider nicht, hier handelt es sich um ein eigenständiges System.
Johannes Dezember 7, 2021 um 1:29 pm
Hallo,
Ich gedenke, den 3-phasigen Hyundai Kona zu kaufen. Habe seit einigen Jahren die Zappi v1, einphasig, die mit dem Peugeot iOn im ECO+-Modus hervorragend harmonierte. Kann ich das auch vom Kona erwarten oder sollte ihn lieber 1-phasig kaufen?
Christian Dezember 8, 2021 um 10:46 pm
Ich wüsste nicht was dann anders sein sollte.
