Beschreibung
Alle Vorteile der ABB Terra AC Wallbox auf einen Blick
Ladeleistung bis zu 22 kW (drosselbar auf KFW freundliche 11kW)
Wallbox per App steuern & überwachen
Zugang per Ethernet, Wifi, 4G und Bluetooth
Geladene kWh auslesen – Stromzähler integriert
OCPP 1.6J, Modbus & potentialfreie Kontakte
Autorisierung per RFID oder Bluetooth
kein teurer FI Typ B erforderlich
ADAC Testsieger

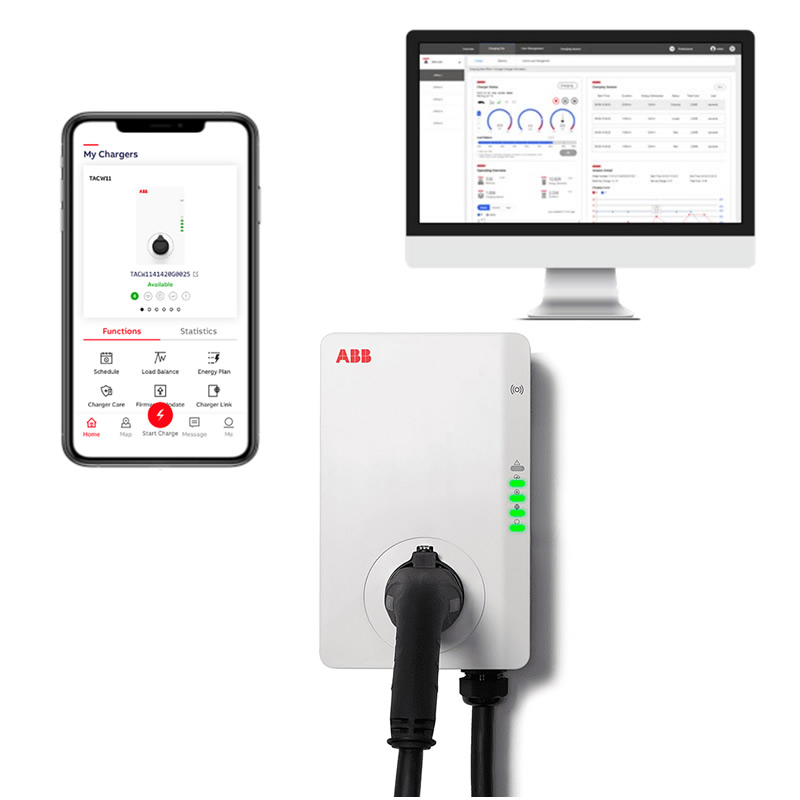

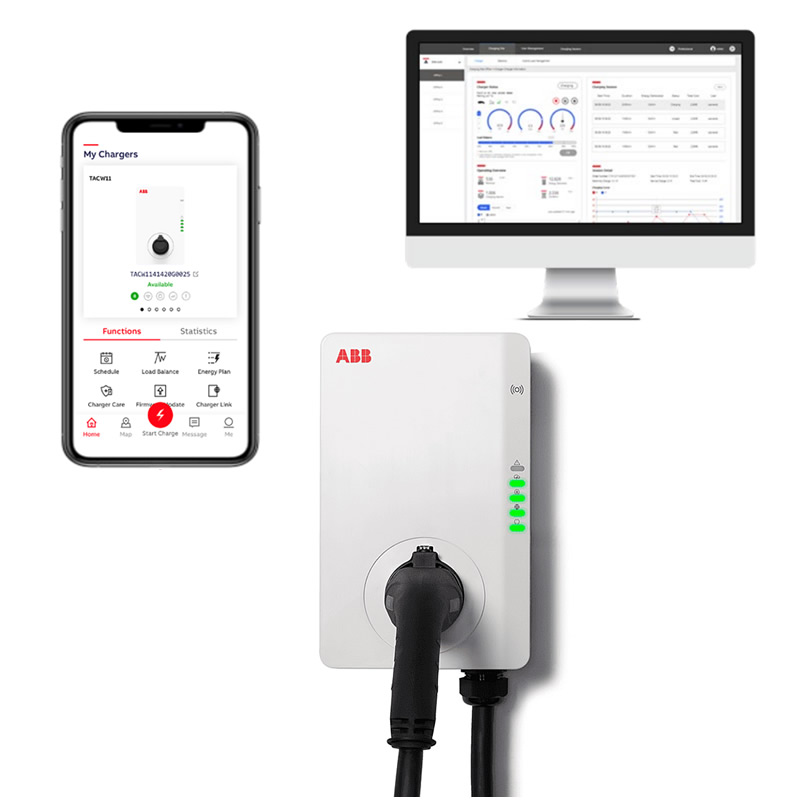

ABB Terra AC Wallbox
- Besser Laden: Mit der ABB Terra AC Wallbox laden Sie bis zu 10-mal schneller als an einer Haushaltssteckdose.
- Die Ladestation lädt 3-Phasig mit bis zu 32 Ampere (A) und erreicht dadurch 22 kW Ladeleistung.
- 1-phasiger Betrieb der Wallbox ist möglich.
- Last – und Energiemanagement: Vorbereitung für die Anbindung eines externen Energiezählers für das Dynamische Lastmanagement
Merkmale
- Standardmäßig verfügt die Ladestation über eine DC Fehlerstromerkennung.
- Statusanzeige: Die Statusanzeige befindet sich auf der Frontseite der Wallbox
- Zugangskontrolle: Die Autorisierung erfolgt mittels RFID Karte, damit lassen sich Ladevorgänge freischalten und nach Nutzer sortieren. Eine RFID Karte gehört zum Lieferumfang.
- Energiezähler: Mit dem eingebauten Energiezähler (+/- 1% Genauigkeit) lässt sich der Ladeverbrauch der einzelnen Ladevorgänge ermitteln und in der App anzeigen.

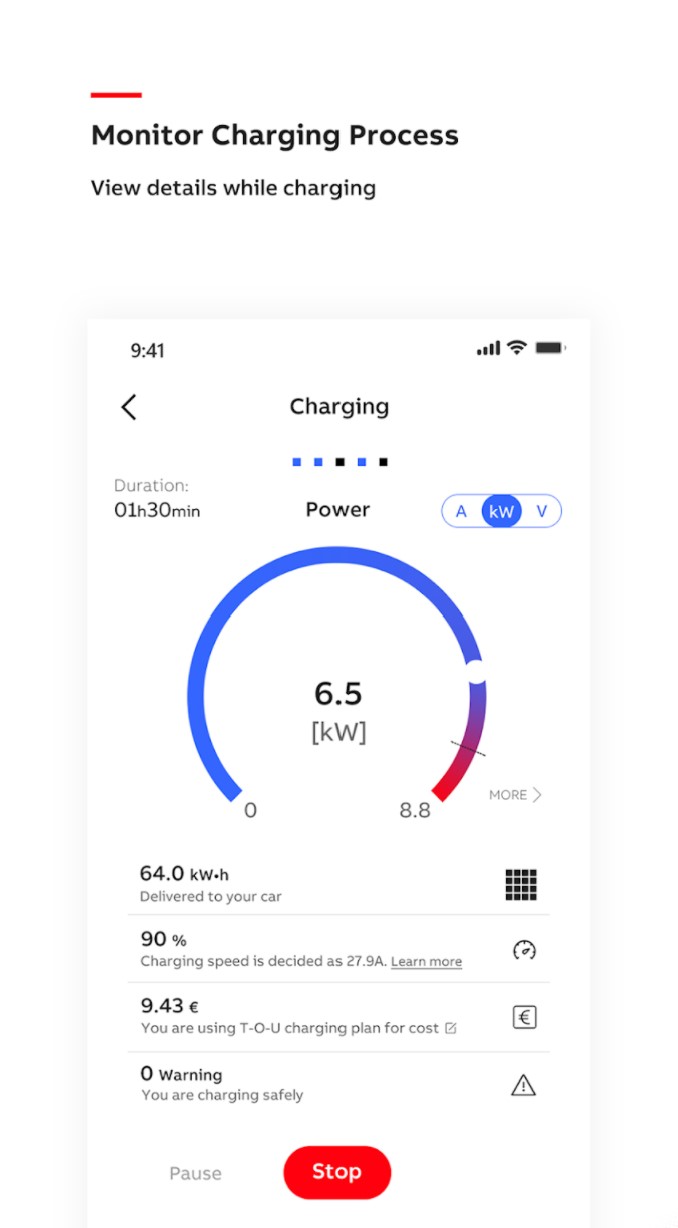

- App Steuerung: Mit der TerraConfigApp erfolgt die Inbetriebnahme der Ladestation, hier lassen sich Ladeleistung und Zugänge konfigurieren und festlegen. Die ChargerSyncApp hingegen erlaubt den Endkunden Einblicke in Echtzeit sowie Statistiken und Verwaltungsfunktionen einzusehen.
- Konnektivität: Verbinden Sie die Terra AC über eine LAN oder WLAN Verbindung mit dem Internet und versorgen Sie die Ladestation so mit den neuesten Updates. Ebenfalls kann die Wallbox per mobiler Datenverbindung (4G) an das Backend angebunden werden.
- Energiemanagementsysteme: Über eine Ethernet Schnittstelle kann die ABB Terra AC mit den meisten Energiemanagement Systemen verbunden und so gesteuert werden.
- Die ABB Terra AC Wallbox kann im Innen- sowie Außenbereich (IP54) montiert werden.
- Die Ladestation ist für alle Typ2 Elektro- und Hybrid-Fahrzeuge geeignet
- Auch bekannt unter dem Namen Kostad TX-1000
- ADAC Testsieger: KfW-Wallboxen im Test: Welche ist die beste?
ABB Terra AC – Für wen geeignet?
Du möchtest deine Ladestation via App steuern und überwachen.
Du benötigst einen Überblick über die geladene kWh Menge.
Du möchtest Ladezeitpläne erstellen.
Du möchtest PV Überschussladen (clever-pv nutzen).

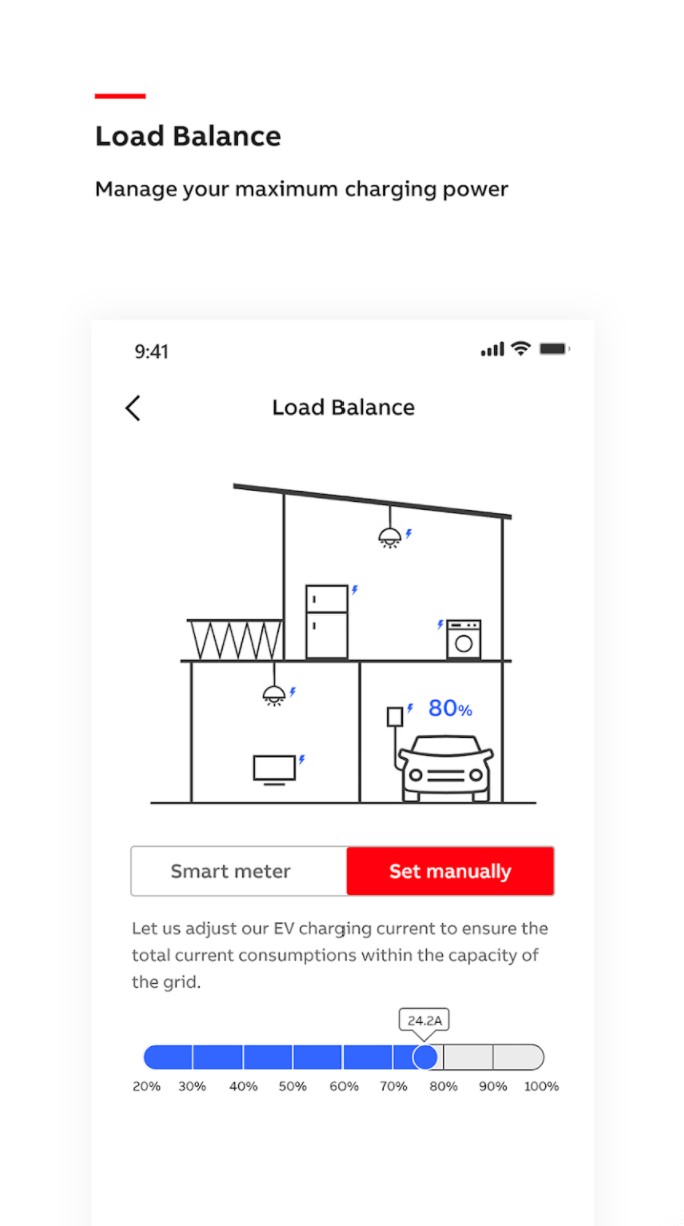

Du benötigst Statische – sowie Dynamische Lastmanagement Funktionen.
Du möchtest nur bestimmten Nutzern den Zugang erlauben.
Du legst Wert auf gute Testergebnisse (ADAC).
Du benötigst Freigabekontakte zur Steuerung.
Du benötigst Schnittstellen für ein externes Backend.
Du möchtest regelmäßig Updates erhalten.
Verwaltung
ChargerSync™ dient der Verwaltung von Terra AC Ladestationen. Dabei können Nutzer angelegt, RFID-Karten hinterlegt und Ladevorgänge analysiert und ausgewertet werden. Nebst der Verwaltung der Ladestation kann ein dynamisches Lastmanagement (zusätzliche Komponenten erforderlich) für eine Gruppe von Ladesäulen erstellt werden. Der Betreiber entscheidet sich für ChargerSync™ Portal oder App abhängig der Anzahl verbundener Ladesysteme.
entwickelt worden, welche Inbetriebsetzungen für Endkunden durchführen. Auf dieser übersichtlichen Plattform können App-Accounts erstellt, URLs für eine OCPP-Verbindung oder auch Zertifikate für sichere Websocket-Verbindungen hinterlegt werden.
App Funktionen
ChargerSync™ App ist die Applikation für den Besitzer der Ladelösung. Die App dient der Verwaltung der Ladestation:
- RFID-Karten verwalten
- Ladezeitpläne hinterlegen

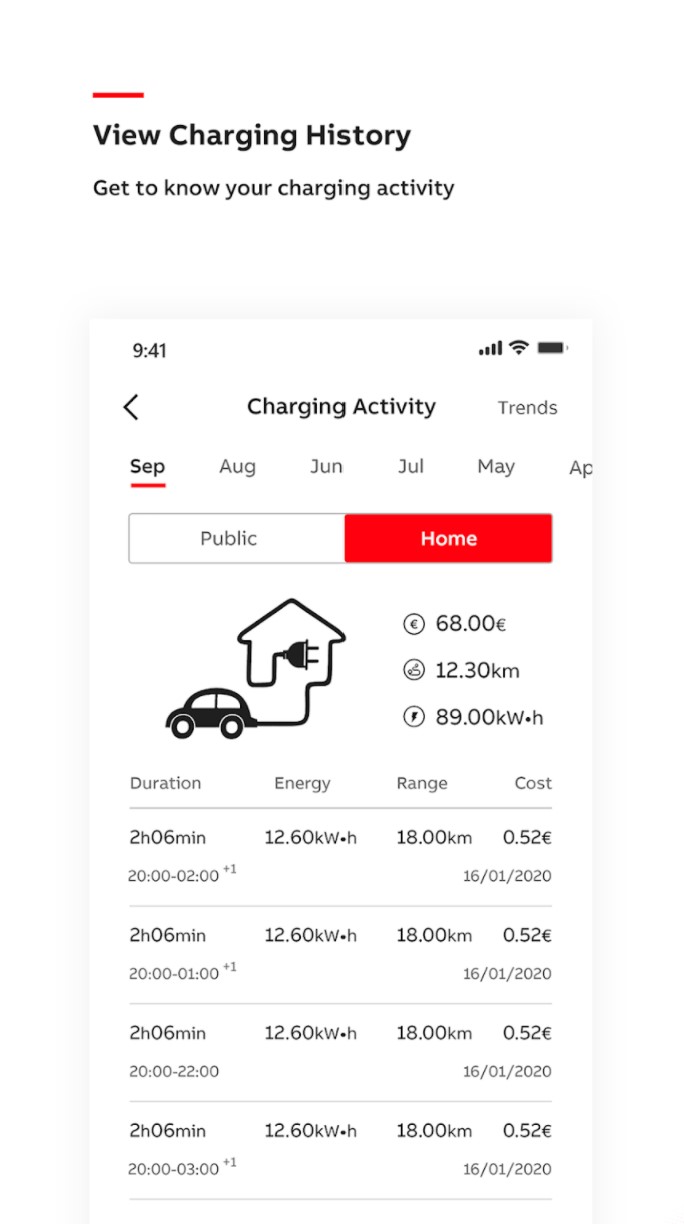

- Ladestatistiken erstellen
- Ladevorgang über das Internet starten (ab Q3 2021 erhältlich)
- Verbindung mit dem Heimnetzwerk definieren
- Stromtarif für die Statistik hinterlegen
- Updates für neue Funktionen über das Handy verwalten
Downloads
- PDF – ABB Terra AC – Datenblatt
- PDF – ABB Terra AC Konfiguration
- PDF – ABB Terra AC Monitoring & Verwaltung
- PDF – ABB Terra AC Installationshandbuch
Hersteller | ABB |
Modell | Terra AC 6AGC082157 |
Spannung | 230/400 VAC |
Ladeleistung | 22 kW |
DC Fehlerstrom | Integriert |
Anschluss | Typ2-Stecker |
Energiezähler | Energiezähler der Genauigkeitsklasse B (+/- 1%), |
Konnektivität | WLAN, LAN, Bluetooth, SIM |
Benutzeroberfläche | App, ABB-Webportal |
Zugang | RFID, per APP |
Betriebsstatus | LED Anzeige |
Kommunikation | OCPP 1.6 und RS485/P1 für Energiezähleranschluss |
Kabellänge | 5 Meter |
Abmessungen | 320 x 195 x 110 mm |
Schutzklassen | IP 54 / IK10 |
Temperaturbereich | -35°C bis 50°C |
Lieferumfang | Ladestation Ladekabel Bohrschablone Montage-Set RFID Karte |
ABB ist ein führendes Technologieunternehmen, das weltweit die Transformation von Gesellschaft und Industrie in eine produktivere und nachhaltigere Zukunft energisch vorantreibt. Durch die Verbindung ihres Portfolios in den Bereichen Elektrifizierung, Robotik, Automation und Antriebstechnik mit Software definiert ABB die Grenzen des technologisch Machbaren und ermöglicht so neue Höchstleistungen. ABB blickt auf eine erfolgreiche Geschichte von mehr als 130 Jahren zurück. Der Erfolg des Unternehmens basiert auf dem Talent seiner rund 105.000 Mitarbeiter in mehr als 100 Ländern.
Erfahrungsberichte
Keine Erfahrungsberichte vorhanden
