Sonne Tanken – der Smartfox Pro macht´s möglich

Mit dem Energiemanager „Smartfox Pro“ von DAfi wird es möglich 100% Sonnenenergie vom heimischen Dach, über eine kompatible Wallbox, in das Elektroauto zu laden. Aber auch sämtliche andere Verbraucher lassen sich in das System integrieren und so die Eigenverbrauchsquote optimieren. Über ein Monitoring können Statistiken eingesehen und Echtzeit Verbräuche überwacht werden, diese lassen sich wahlweise am Desktop oder über eine App am Tablet und Smartphone abrufen. Doch was macht den Energiemanager so einzigartig und interessant – hier die Antworten.


Inhalt

1.Smartfox Pro – Installation

2.Wallbox mit Smartfox Pro verbinden

3.1 Phasen / 3 Phasen Umschaltung

4.Kompatible Wallboxen

5.Wechselrichter / Batteriespeicher / Wärmepumpen – Kompatibilität


Smartfox Pro – Installation

Der Smartfox Pro ist ein elektronischen Bauteil welches für die Hutschienenmontage in Elektroverteilungen konzipiert wurde. Die zum Lieferumfang gehörenden Stromwandler werden direkt nach dem Stromzähler installiert und an den Energiemanager angeschlossen. Die Wandler sind bereits vorverdrahtet und mit einem Stecker versehen was die Installation erleichtert.

smartfox pro stromwandler

Einbausituation des Smartfox Pro mit Stromwandler

Bei der Installation ist darauf zu achten das Phasengleichheit zwischen Wandler und Zuleitung besteht, zudem müssen die Richtungspfeile der Stromwandler in Flussrichtung zeigen. Die Wandler sind in 2 Ausführungen erhältlich, einmal als geschlossene und als klappbare Wandler, letztere können einfach, ohne die Phasen abklemmen zu müssen, um die Stromader geklappt werden.

Über eine Netzwerkleitung wird der Energiemanager mit dem Router verbunden. Der Smartfox ist nun Einsatzbereit.


Wallbox mit Smartfox Pro verbinden

Um die Ladestation ansteuern zu können, muss auch diese Netzwerkfähig und mit dem Router verbunden werden, zudem benötigt man eine „Car Charger Lizenz“, die aber in den meisten Bundles bereits mit dabei ist. Ohne Lizenz werden normal 150€ fällig.

smartfox pro wallbox anschluss

Anschlussschema des Smartfox Pro mit Wallbox

Anschließend stehen 3 Ladearten zur Verfügung:

Stufenloses Überschussladen: die Ladung erfolgt mit PV Überschuss
Stufenloses Überschussladen + Netzbezug (wieviel Netzbezug kann als Wert definiert werden z.B. 1000W)
Zwangsladen: nur mit Netzbezug

Die Ladearten lassen sich in der App des Smartfox Pro einstellen. Optional kann über einen externen Schalter die Zwangsladung aktiviert werden.

Zusatzfunktion:

Umschaltung der Ladung 1phasig / 3phasig: Mit der angeführten Zusatzschaltung kann die Ladestation bei wenig PV Leistung 1phasig und bei ausreichend PV Leistung 3phasig betrieben werden. Es wird somit eine höhere Nutzung des PV Stromes erreicht und ermöglicht eine Ladung auch an energetisch schlechten Tagen.

Dynamisches Lastmanagement: Damit der Hausanschlusswert auch bei hohen Leistungen (22kW) nicht überschritten wird.

Bis zu 5 Ladestationen:

Der Smartfox Pro kann bis zu 5 Ladestationen mit PV Strom versorgen und Lastmanagement betreiben. Für jede zusätzliche Ladestation wird eine weitere „Car Charger Lizenz“ benötigt.


1 Phasen – 3 Phasen Umschaltung

Über ein zusätzliches Schütz kann eine automatische 1Phasen/3Phasen Umschaltung realisiert werden. Dies ist im speziellen bei kleinen PV Anlagen ( 5kW) und energetisch schlechten Tagen vom Vorteil, da ein 3-Phasiger Ladevorgang erst bei 4,3kW startet und der 1-Phasige bereits bei 1,3 kW.

smartfox phasenumschaltung

Schaltschema der 1Phasen/3Phasen Umschaltung

Nach jeder Umschaltung wird der Ladevorgang automatisch neu gestartet, wodurch Fehlermeldungen vom Fahrzeug verhindert werden. Die Umschaltung ist problemlos mit allen Typ2 Fahrzeugen möglich.


Smartfox Pro – Kompatible Wallboxen

Keba P30 c-Serie + x-Serie & Keba gebrandete Wallboxen: Smartfox Car Charger + ABB EVLunic PRO S+M

smartfox pro wallbox
Eigenschaften der Wallbox:

bis zu 22kW Ladeleistung
Stufenlose Ansteuerung
Integrierter DC Fehlerstromschutz
1Phasen/3Phasen Umschaltung über zusätzliches Schütz möglich
Lastmanagement
Bis zu 5 Keba Ladestationen ansteuerbar
Lieblings Wallbox des Smartfox Pro
Solar Paket mit KEBA KeContact P30 Wallbox

1.986,00 €

inkl. 16% gesetzlicher MwSt.

Alfen Single Pro Line & Double Pro Line

smartfox alfen wallbox
Eigenschaften der Wallbox:

bis zu 22kW Ladeleistung
Stufenlose Ansteuerung
Integrierter DC Fehlerstromschutz
1Phasen/3Phasen bereits integriert (kein zusätzliches Schütz erforderlich)
Lastmanagement
Großes Display
Umständliche Inbetriebnahme über Alfen Service Installer
Alfen Wallbox Eve Single Pro-Line Typ2 Ladekabel

1.529,00 €

inkl. 16% gesetzlicher MwSt.
Alfen Wallbox Eve Double Pro-Line

3.929,00 €

inkl. 16% gesetzlicher MwSt.
Alfen Wallbox Eve Single Pro-Line – Typ2 – 22kW

1.479,00 €

inkl. 16% gesetzlicher MwSt.
Details

Mennekes Amtron Xtra

smartfox pro mennekes amtron xtra
Eigenschaften der Wallbox:

bis zu 22kW Ladeleistung
Stufenlose Ansteuerung
Integrierter DC Fehlerstromschutz
Lastmanagement
Keine Inbetriebnahme bei verloren gegangener Mennekes Pin möglich
Keine 1Phasen/3Phasen Umschaltung möglich
Mennekes AMTRON Xtra 22 Wallbox C2

ab 2.115,21 €

inkl. 16% gesetzlicher MwSt.
Details

BMW Wallbox Plus & Connect

Smartfox Pro BMW Wallbox Plus Connect
Eigenschaften der Wallbox:

bis zu 22kW Ladeleistung
Stufenlose Ansteuerung
Integrierter DC Fehlerstromschutz
1Phasen/3Phasen Umschaltung über zusätzliches Schütz möglich
Lastmanagement
Perfekt für BMW Fahrzeuge
BMWi Wallbox Connect Ladestation

1.290,00 €

inkl. 16% gesetzlicher MwSt.
Details
BMW Wallbox Plus Ladestation

974,00 €

inkl. 16% gesetzlicher MwSt.
Details

Smartfox Pro Kompatibilität

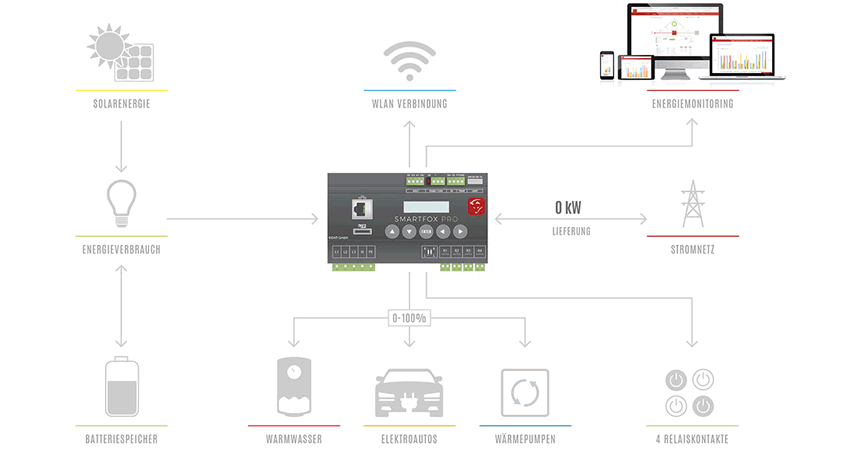

An den Smartfox Pro Energiemanager können auch noch weiter Verbraucher sowie Batteriespeicher, Wärmepumpen und Wechselrichter angeschlossen werden. Somit kann der Smartfox die komplette Gebäudeenergie überwachen, steuern und visualisieren.

smartfox schema

Kompatible Wechselrichter

Fronius
Solaredge
Kostal
SMA
ABB
Huawei
Delta
Kaco
Panta 10

Batteriespeicher

Solarwatt
Varta
BYD
LG
RCT Power

Wärmepumpen

iDM Wärmepumpen
Bösch Wärmepumpen
Dimplex Wärmepumpen

Weitere Hersteller & Wallbox Hersteller folgen!
