Beschreibung
22kW Ladeleistung
- Besser Laden: Mit der Mercedes-Benz Wallbox Home laden Sie 10-mal schneller als an einer Haushaltssteckdose.
- Die Ladestation lädt 3-Phasig mit bis zu 32 Ampere (A) und erreicht dadurch 22kW Ladeleistung.
- 1-Phasiger Betrieb möglich.
- Konfigurierbare Ladeleistung: Der Ladestrom kann an das Hausnetz angepasst werden. In folgenden Schritten mittels Drehkodierschalter: 8A / 10A / 13A / 16A / 20A / 30A / 32A
Mercedes-Benz Ladestation Home mit Typ2 Stecker
- Integrierte Fehlerstromerkennung: Standardmäßig verfügt die Ladestation über eine DC Fehlerstromerkennung inkl. ein FI Typ A, somit benötigen Sie nur noch einen Leitungsschalter in Ihrer Vorsicherung.
- Plug & Charge: Einfach Kabel einstecken und die Ladestation startet den Ladevorgang automatisch.
- LED Anzeige: Die Betriebszustände lassen sich über eine mehrfarbige LED Anzeige ablesen.
- Zugangskontrolle: Eine Autorisierung erfolgt mittels seitlich angebrachten Schlüsselschalter.
- Die Home Wallbox kann im Innen- sowie Außenbereich (IP55) montiert werden.
- Integriertes Typ2-Ladekabel mit 6 Meter Länge.
- Der Typ2 Stecker kann zum „parken“ seitlich in die Ladestation eingesteckt werden.
- Die Ladestation ist für alle Typ2 Elektro- und Hybrid-Fahrzeuge geeignet.
Ladevorgang mit der Mercedes Benz Wallbox
- Wenn die Wallbox betriebsbereit ist, pulsiert die LED im unteren Bereich der Gehäuseblende blau. Das Fahrzeug kann angeschlossen werden.
- Nachdem die Ladestation mit dem Auto verbunden ist leuchtet die LED Gelb. Das bedeutet die Wallbox wartet auf Freigabe über Schlüsselschalter.
- Nach der Freigabe des Ladevorgangs über den Schlüsselschalter wartet die Wallbox auf den Start des Ladevorgangs durch das Fahrzeug. Die LED leuchtet in diesem Zustand grün.
- Wenn das Fahrzeug den Start des Ladevorgangs anfordert und dieser von der Wallbox gestartet wurde, pulsiert die LED während des Ladevorgangs grün.
- Wenn der Ladevorgang pausiert wird oder abgeschlossen ist, leuchtet die LED wieder dauerhaft grün.
PRO
- DC Fehlerschutz integriert
- Hohe Ladeleistung
- Ladeleistung anpassbar
- Schlüsselschalter
- Langes Ladekabel (6Meter)
CONTRA
- keine Smart Home integration
| Hersteller | Mercedes Benz |
| Modell | Wallbox Home |
| Schutzschaltgeräte | RCCB, Typ A, 30 mA und elektronische DC-Fehlerstrom erkennung DC-RCM, IΔn d.c. ≥ 6 m |
| Ladeleistung | 22 kW (max für 32 A 3-Phasen) / |
| Spannung | 230 VAC (1-Phase) / 400 VAC (3-Phasen) |
| Stromstärke anpassbar | 8A / 10A / 13A / 16A / 20A / 30A / 32A |
| Anschluss | Typ2-Stecker |
| Ladekabel | 6 Meter |
| Abmessungen (H x B x T) mm | 438 x 328 x 170 mm |
| IP - Schutzklasse | IP 55 |
| Temperaturbereich | -30 °C bis +50 °C. |
| Zuleitung | 5 x 6 mm² (< 50m) bis 16 6 mm² möglich |
| Gewicht | 8,5kg |
| Lieferumfang | Wallbox Home Kurzanleitung Montage-Set 2 Schlüssel |
| alle Typ2 Elektrofahrzeuge und Plug-in Hybride | | Audi A3 E-Tron | Bmw I3 | Bmw I8 | Bmw X5 E Drive | Chevrolet Volt | Citroën Berlingo Electric L1 | Citroën C-Zero | Ford Focus Electric | Hyundai Ionic | Kia Soul Ev | Mercedes B-Klasse Electric Drive | Mercedes C 350 E | Mercedes Gle 500E | Mercedes S500 Plug-In | Mitsubishi Imiev | Mitsubishi Outlander Phev | Nissan E-Nv200 | Nissan Leaf | Opel Ampera | Peugeot Ion | Porsche Cayenne S E-Hybrid | Porsche Panamera S E-Hybrid | Renault Fluence Z.E. | Renault Kangoo Z.E. | Renault Zoe | Smart Fortwo Electric Drive | Tesla Model S | Tesla Model X | Toyota Prius Plug-In | Volvo C30 Electric | Volvo V60 Plug-In Hybrid | Vw E-Up! | Vw Golf Blue-E-Motion | Vw Golf Gte 1.4 Tsi Phev | Vw Passat Limousine Gte | Vw Xl1 | VW ID Familie |
Noch Fragen zur Mercedes Benz Wallbox Home Ladestation für Elektroautos?
Sollten Sie noch fragen zum Produkt oder zur Installation haben könne Sie uns gerne kontaktieren oder einen Kommentar hinterlassen. Zudem steht Ihnen unsere Elektrofachkraft für Fragen rund um die Elektrotechnische Installation zur Verfügung.
Erfahrungsberichte
Kommentare
WP November 22, 2020 um 9:51 am
Guten Tag,
Was ist denn der Unterschied zwischen der Einstellung Null, 4 und F ?
Die Werkseinstellung Null ist doch auch 11kw mit 16 A?! Und 4 ebenfalls ?! Was ist dann F?
Gibt es eine etwas ausführlichere Beschreibung der Tabelle ?
Besten Dank für die Rückmeldung!
Viele Grüße!
Christian November 22, 2020 um 4:46 pm
Ist wahrscheinlich alles das gleiche. Vielleicht finden Sie in den Anleitungen antworten:
http://yourwallbox.de/downloads/documents/MB_WB_IM_Home_DE.pdf?1547593971
http://yourwallbox.de/downloads/documents/MB_WB_UM_Home_DE.pdf?1547593971
Timo Riese Oktober 24, 2020 um 3:12 pm
Ja, natürlich. Fahrzeug ist ein Smart eq fourtwo
Timo Riese Oktober 24, 2020 um 1:04 pm
3-phasig angeschlossen und alle 3 Phasen da.
Christian Oktober 24, 2020 um 1:13 pm
Neu gestartet haben Sie wahrscheinlich auch schon. Fahrzeugeinstellung vielleicht noch?
Timo Riese Oktober 23, 2020 um 6:30 pm
LED blinkt blau, aber der Ladevorgang startet nicht
Christian Oktober 23, 2020 um 6:45 pm
Welche Einstellung hat der Drehkodierschalter? Blinkt oder Pulsiert?
Timo Riese Oktober 23, 2020 um 6:59 pm
Stellung 5, auch dementsprechend abgesichert.
Pulsiert.
Christian Oktober 23, 2020 um 9:47 pm
Kabel ist verbunden. Haben Sie den Schlüsselschalter betätigt?
Timo Riese Oktober 24, 2020 um 5:04 am
Ja, Kabel ist verbunden. Schlüsselschalter steht auf Freigabe. Aber auch wenn dieser auf verriegelt steht, keine Änderung der LED-Anzeige.
Christian Oktober 24, 2020 um 12:21 pm
Ist die Box 3 Phasig angeschlossen? Wenn ja, sind alle Phasen vorhanden?
Leon Dudelson Oktober 15, 2020 um 8:49 am
Hallo.
Wenn ich die 22 kw mit 3 Phasen 32 A haben möchte auf was stelle ich den Schalter
Mit freundlichen Grüßen
L. Dudelson

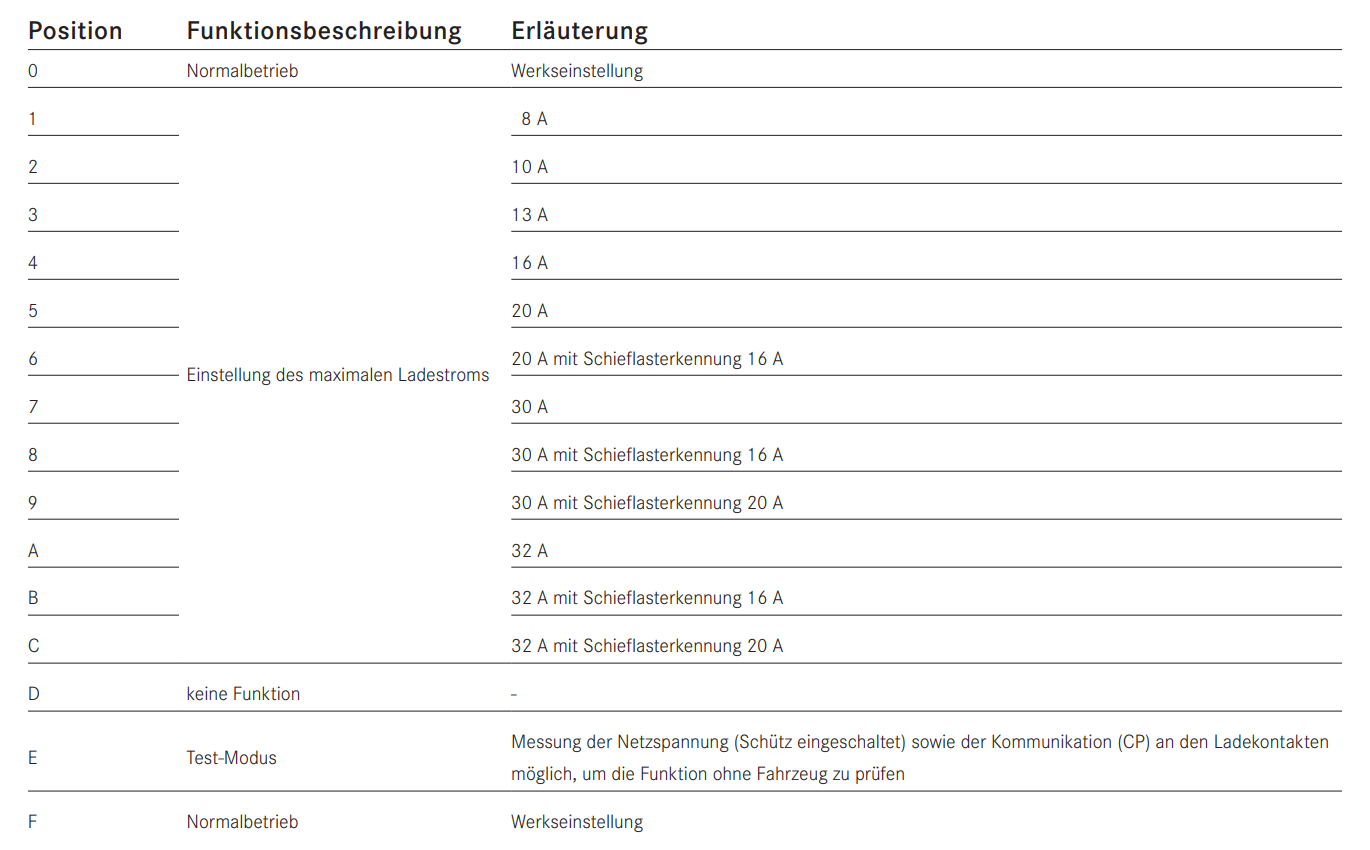

Christian Oktober 15, 2020 um 9:48 am
Jens Jakupka / Elektro Jakupka April 28, 2020 um 3:55 pm
Würden Sie auch nach Belgien liefern und könnten wir als Elektrofirma mit Umsatzsteuer ID MwSt. frei kaufen? Wie hoch wären die Transportkosten?
Christian April 29, 2020 um 1:57 pm
Lieferung nach Belgien möglich – Versandkosten 9,85€
Mario Jaehde November 16, 2019 um 5:14 pm
Wenn ich die 11 kw mit 3 Phasen haben möchte auf was stelle ich den Schalter
Christian November 17, 2019 um 12:13 pm
Position 4
Mario S. Julio Mai 22, 2019 um 11:07 pm
Dear sirs, I am interesting in purchase the WallBox Mercedes-Benz Ladestation Home. Could you send the equipment to Santiago-Chile, by DHL? If it is yes which is the shipping cost?
Best regards
Mario Julio
Christian Mai 23, 2019 um 6:23 pm
Hello Mario,
sry our Partner “The Mobility House” don´t ship to Chile.
Best,
Christian
